Астра-РИ-М РРП — радиорасширитель беспроводных зон пожарный системы Астра-РИ-М; регистрация до 192 радиоустройств системы Астра-РИ-М разных типов; 2 рабочие частоты (433, 42 МГц/434, 42 МГц); 2 режима работы (системный/ретранслятор); Радиус действия радиоканала: для извещателей 300 м/для РПДК 1000 м/для РТР 1500 м; 4 универсальных программируемых выхода; интерфейсы: USB, RS-485, ТМ; Питание 10-28В, 120 мА, 136х86х38 мм, от -10 +55°C, IP20, 0,15кг.
Код: 15754
Особенности РРП (Радиорасширителя Астра-РИ-М)
2 режима работы:
Системный режим
Включается перемычкой и кнопкой на плате РРП.
Обеспечивает:
Работу в модернизированном режиме радиоканала («режим 2»);
Функции расширителя беспроводных зон при использовании с центральным ППКУП Астра-812 Pro;
Приём и передачу:
извещений от зарегистрированных радиоустройств;
квитанций о приёме извещений;
команд управления на радиоустройства с двусторонним каналом;
Подключение до 16 РРП к одному ППКУП (серии Pro);
Связь с ППКУП по RS-485;
Регистрацию до 192 радиоустройств Астра-РИ-М (разных типов), включая ретрансляторы (РТР) с одним уровнем ретрансляции.
Режим ретранслятора (РТР)
Обеспечивает ретрансляцию сигналов от всех устройств, зарегистрированных в том же РРП, где установлен ретранслятор.

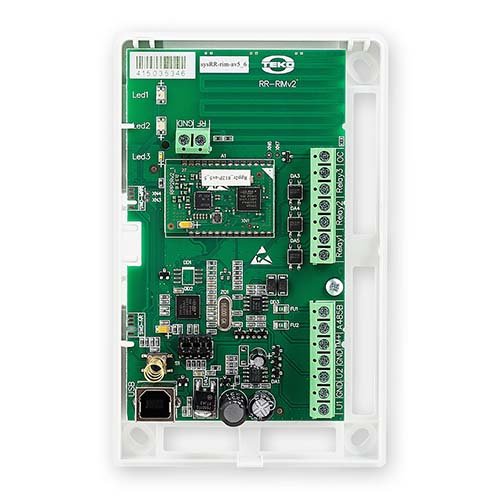

Аппаратные возможности:
3 релейных выхода + 1 выход типа «открытый коллектор» — все программируемые;
2 входа питания — основной и резервный (соответствуют ГОСТ Р 53325);
USB-интерфейс для настройки и связи с ПК;
RF-GND клеммник:
Подключение комплектной или выносной антенны;
Встроенная антенна (по умолчанию отключена на заводе)
— для активации необходимо запаять контактные площадки, расположенные справа от клеммника RF-GND.
Юридические аспекты:
Не требуется разрешений от радиочастотной службы на использование устройства.
| Рабочие частоты: | |
| — литера 1 | 433, 42 МГц |
| — литера 3 | 434, 42 МГц |
| Радиус действия радиоканала на открытой местности, не менее: | |
| — для извещателей | 300 м |
| — для РПДК | 1000 м |
| — для РТР | 1500 м |
| мощность МРР в режиме передачи, не более | 10 мВт |
| напряжение питания | от 10 до 28 В |
| ток потребления при напряжении 12 В, не более | 100 мА |
| ток потребления при напряжении 24 В, не более | 80 мА |
| время технической готовности, не более | 60 с |
| длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5 | до 1000 м |
| габаритные размеры | 136х86х38 мм |
| Условия эксплуатации: | |
| — температура | от -10 до +55°С |
| — относительная влажность воздуха без конденсации влаги | до 98% при +40°С |
| — степень защиты оболочкой | IP20 |

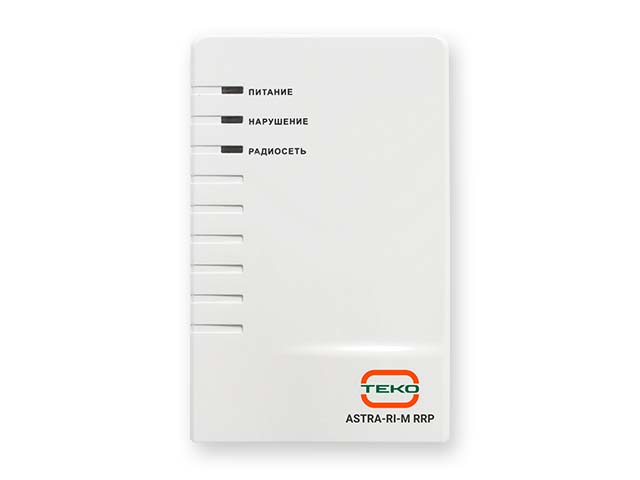

Информативность
- 3 трехцветных индикатора:
- индикатор «ПИТАНИЕ» – состояние питания РРП,
- индикатор «НАРУШЕНИЕ» – в режиме РРП состояние связи с ППКУП, в режиме РТР постоянно горит зеленым цветом
- индикатор «РАДИОСЕТЬ» — не используется (отключен);
- «А 485 В» — вход/выход интерфейса проводной связи RS-485;
- 4 универсальных программируемых выхода:
- «Relay 1» — «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,
- «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки не более 1,5 А/27 В;
- клеммник «RF-GND» для подключения штатной штыревой или выносной антенны.
