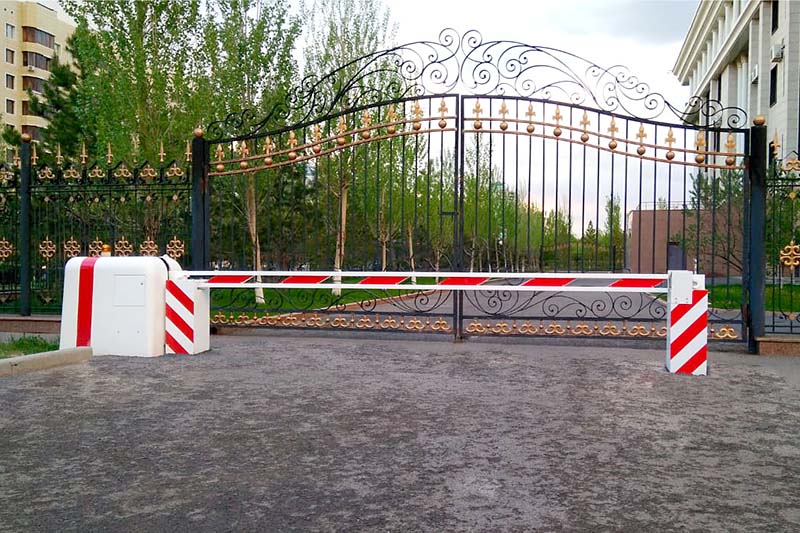

ПТУ-Л «ПРЕПОНА» 4,5 м.

Противотаранное устройство облегченного типа ПТУ-Л «ПРЕПОНА» 4,5 м. предназначено для регулирования движения автотранспортных средств путем создания физического препятствия (барьера) в виде стрелы, перемещающейся в вертикальной плоскости и блокирующей перекрываемый проезд, а также для принудительной остановки движущегося автотранспортного средства при столкновении с ним. Применяется для обеспечения защиты в местах повышенной опасности: территории военных частей и УВД, морские порты и аэродромы, пограничные зоны, железнодорожные переезды.

Код:

Преимущества

Заявленные характеристики подтверждены натурными испытаниями в НАМИ и на собственном полигоне противотаранной техники;
Изделие разработано и испытано с учетом требований следующих международных стандартов: ISO 223431:2023 (IWA 14-1-2013), PAS 68-2013, ASTM F2656/F2656M-23.
Устойчивость к таранному удару составляет 216 кДж. Является непреодолимым препятствием для транспортных средств массой до 3,5 тонн со скоростью движения до 40 км/ч.
международный эквивалент:

С40 — по ASTM F2656/F2656M-23;
V/3500/40/90/0 – по ISO 223431:2023 (IWA 14-1-2013), PAS 68-2013).

Может функционировать как самостоятельно, так и в составе системы контроля и управления доступом;
Алгоритм работы позволяет использовать ПТУ-Л в автоматическом режиме при варианте комплектации с системой распознавания автотранспортных средств;
Органично вписывается в городскую инфраструктуру;
Обильные снегопады не нарушают работу изделия;
Долговременная работа в большинстве климатических зон;
Изделие относится к 4-ому классу безопасности по НП-001-15 («Общие положения обеспечения безопасности атомных станций» Федеральных норм и правил в области использования атомной энергии);

Составные части и особенности

  • Кожух из стеклопластика;
  • Профильная труба стальная;
  • Тросовая система;
  • Светоотражающая полоса;
  • Демпфер стальной;
  • Навесной замок для дополнительной блокировки стрелы в нижнем положении;
  • Светосигнальная лампа.

Управление

Управление ПТУ-Л осуществляется дистанционно в полуавтоматическом режиме:

Приоритет управления отсутствует.

Фундамент

Устойчивость ПТУ-Л к таранному удару обеспечивается только при установке его на фундамент, изготовленный в соответствии с проектом, учитывающим почвенно-геологические особенности места установки.

От качества изготовления фундамента зависит надёжность и стабильность работы ПТУ-Л.

ОбозначениеДАБР.425728.002, ДАБР.425728.002-01, ДАБР.425728.004, ДАБР.425728.004-01
Характеристики транспортного средства:
— Масса, тДо 3,5
— Скорость, км/чДо 40
Ширина блокируемого проезда, м4,5
Высота расположения барьера, м0,80 ± 0,04
Тип привода стрелы барьераЭлектрический
Время опускания/поднимания стрелы, сНе более 12
Электропитание:Промышленная сеть переменного тока
— Напряжение, В220 ±10
— Частота, Гц50 ± 1
Потребляемая мощность, кВт0,3, 0,55, 0,3, 0,55
Климатическое исполнениеУ1 по ГОСТ 15150-69
Диапазон рабочих температур ПТУ-Л и выносного пульта управления, оСОт –40 до +45, От –55 до +65, От –40 до +45, От –55 до +65
Диапазон рабочих температур блока управления, оСОт -45 до +40
Ресурс, цикловНе менее 200 000
Срок службы, летНе менее 10
Международный класс защитыIP56
Габаритные размеры смонтированного ПТУ-Л, мм (ДхШхВ)6136×745×1106
Масса, кг1280 ± 20, 3235 ± 40
