Датчики положения магнитогерконовые моделей ДПМГ 2-40 и 2-100 имеют общепромышленное назначение и представляет собой устройства для контроля положения технологического оборудования. ДПМГ сохраняют функционал, свойства и характеристики в сложных климатических и эксплуатационных условиях, подземных сооружениях, шахтах, зонах с высокой степенью взрывоопасности. Все механизмы блока в бесперебойном режиме выполняют свои функции в условиях повышенной влажности, не подвержены воздействию пыли и грязи.
Код:
Конструктивные особенности ДПМГ 2-40 и ДПМГ 2-100
Конструкции магнитороводных датчиков представлены двухблочным исполнением с расстоянием между блоками 40 и 100 мм соответственно.
В герконовом корпусе размещена магнитная пластина. Замкнутые контакты приближены к магнитному полю под действием силы притяжения. При удалении магнитной пластины на определенное расстояние происходит размыкание и перемещение контактов, срабатывает сигнализатор.

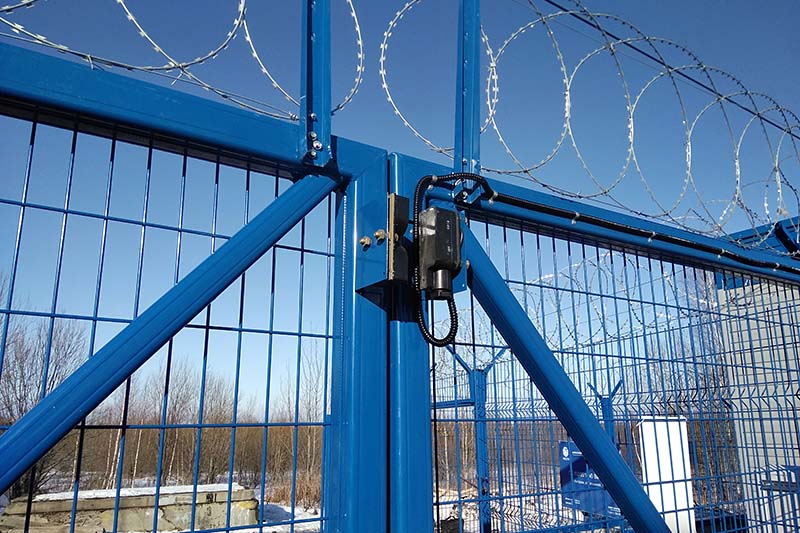

Устройства отличаются минимальным временем срабатывания, обеспечивают четкий контроль на подконтрольных объектах. Датчики положения осуществляют мониторинг состояния пропускного оборудования и защищают территории объектов от несанкционированного проникновения посторонних лиц.
| Модель | ДПМГ 2-100/ДПМГ 2-40 |
| Тип контактов | НЗ |
| Рабочий зазор, не более | 100/40 мм |
| Количество переключений, не менее | 50 млн. раз |
| Режим коммутации: | не менее 1,3 м, не менее 1,5 м, не менее 1,6 м |
| — ток | не более 0,03 А |
| — напряжение | не более 220 В |
| Рабочая температура | от -40 до +50 С |
| Габариты: | |
| — блок магнита | не более 150х70х68/150х70х50 мм |
| — блок геркона | не более 150х70х68/165х81х55 мм |
| Масса изделия | не более 1,9/1,1 кг |
| Наработка на отказ | не менее 200000 ч |
Уровень и вид взрывозащиты по ГОСТ Р 51330.0-99, 51330.4-99, 51330.20-99 РО Exial.
Степень защиты от пыли и влаги не ниже IP55 по ГОСТ 14254-80.
Устойчивость к механическим воздействиям по ГОСТ 21322:
вибрации в диапазоне частот 1…500 Гц с ускорением 10 g;
ударные нагрузки с ускорением до 15 g.
