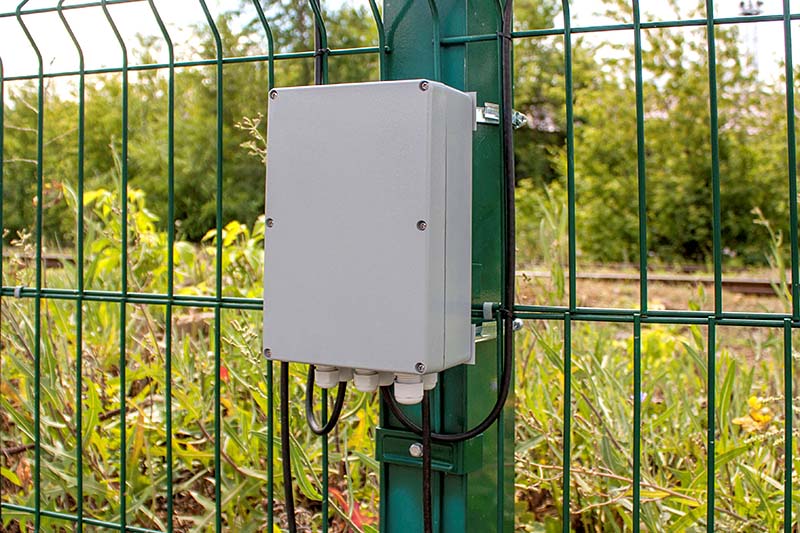

Вибрационное средство обнаружения «PREPONA-M» предназначено для предотвращения попыток преодоления инженерных заграждений типа МАХАОН, ПАЛЛАДА, БАРБАРИС, ПКЗ и им подобных, а так же для организации рубежей охраны протяженных участков местности, периметров объектов, малоразмерных объектов (крановых узлов, резервуарных парков, трансформаторных подстанций и т.п., подъезда и подхода к объекту охраны) одним из следующих способов: перелаза через верх заграждения без подручных средств или с помощью лестницы при воздействии нарушителя на полотно заграждения; разрушения полотна путем перепиливания, перекусывания; подкопа под основным заграждением.
Код:
Вибрационный кабельный чувствительный элемент (ВЧЭ) устанавливается:
на заграждения из сварных сетчатых панелей типа МАХАОН, ПАЛЛАДА и им подобным с прокладкой его непосредственно по полотну заграждения или в коробе;
на заграждения из просечно-вытяжной сетки;
на заграждения из плоской спирали типа Барбарис-125 или ПКЗ;
на козырьковые заграждения из объемной или плоской спирали АКЛ, установленные по верху любых жестко закрепленных конструкций;
на козырьковые заграждения из сварной сетки, установленные по верху любых жестко закрепленных конструкций;
на заграждения из стандартных железобетонных плит; в грунт под заграждением на глубину до 1 м.
Сейсмический кабельный чувствительный элемент (СЧЭ) устанавливается:
в грунт под заграждением на глубину до 1 м.
Особенности изделия
- возможна организация блокирования заграждения высотой до 10 м;
- создание одного или двух участков рубежа охраны длиной до 250 м каждый;

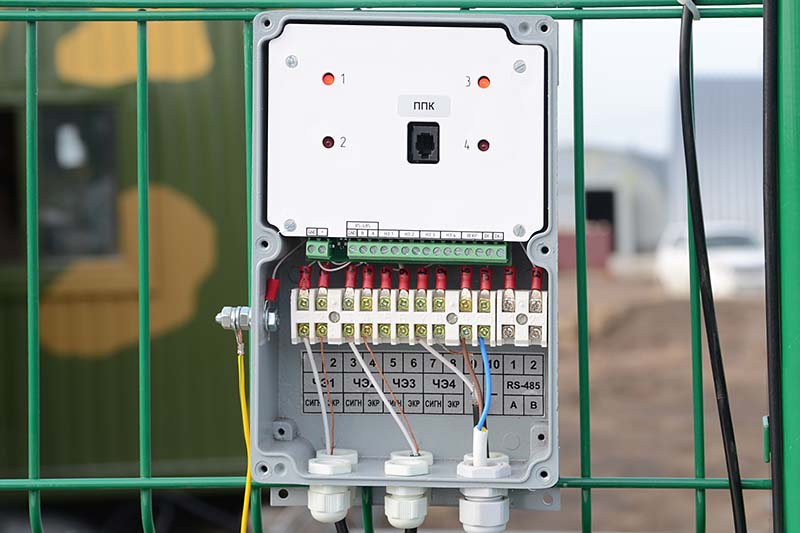

- два фланга (по 250 м), четыре канала с индивидульной настройкой параметров с ПК или пульта настройки;
- широкий диапазон настроек позволяет адаптировать изделие практически к любым типам заграждений;
- повышенная устойчивость к индустриальным помехам;
- пассивный принцип обнаружения нарушителя;
- четыре независимых канала позволяют создать различные комбинации по контролю за полотном заграждения, козырьковым заграждением и подкопом под основным заграждением;
- возможность установки ВЧЭ в металлическом коробе совместно с кабелями связи и электропитания.
Принцип действия вибрационного средства обнаружения
В основу заложен принцип преобразования механических колебаний заграждения при воздействии нарушителя (либо механических колебаний почвы в случае подкопа) в электрические сигналы, которые используются в блоке обработки сигнала для анализа и формирования сигнала «Тревога».
| Обозначение | ДАБР.425119.001 |
| Общая длина блокируемого рубежа | до 500 м |
| Длина каждого блокируемого участка | до 250 м |
| Диапазон питающих напряжений | от 9 до 36 В |
| Ток потребления при Uпит. 24В | не более 80 мА |
| Диапазон рабочих температур | от -45 до +50 0С |
| Срок службы | не менее 8 лет |
